Analizator Wielokanałowy



















Wielokanałowy Analizator Amplitudy Impulsów i Wielokanałowy Przelicznik może pracować w trzech trybach MCA, MCS oraz SCA



Parametry

• Przetwarzanie kompensacyjne (16 bitów) z uśrednianiem szerokości kanałów
• Rozdzielczość 8k; 8192 kanałów (ustawiana programowo na 8192, 4096, 2048 i 1024)
• Czas martwy < 5 µs (łącznie z przekazem do pamięci)
• Nieliniowość całkowa <= ±0.05% do 99% zakresu dynamicznego
• Nieliniowość różniczkowa < ±0,7% do 99% zakresu dynamicznego
• Niestabilność wzmocnienia <= ±1% ppm/°C./
• Pamięć histogramowa 8k kanałów: 2²⁴-1 zliczeń na kanał (ok.17 milionów zliczeń)



Nastawy



• Czas rzeczywisty lub czas żywy ustawiany z dokładnością wielokrotności 1 s; wybór automatycznego stopu przy przekroczeniu zadanego czasu (rzeczywistego lub żywego); maksymalny czas trwania nieprzerwanej akwizycji 16777215 (2²⁴-1)s. Pomiar czasu z dokładnością do 250 ns.
• Automatyczny stop pomiaru przy przekroczeniu liczby zliczeń zadanych (do 232) w oknie.
• Przepełnienie bezwarunkowe zatrzymanie akwizycji, gdy ilość zliczeń w dowolnym kanale przekroczy 2²⁴-1.
• Sterowanie urządzenia jest całkowicie kontrolowane przez komputer główny za pośrednictwem złącza USB. Po odłączeniu od komputera urządzenie kontynuuje akwizycję danch i przechowuje zebrane dane w swojej pamięci wewnętrznej. Dane te mogą być odczytane po ponownym podłączeniu komputera. Podczas pracy autonomicznej analizator powinien być zasilany przez źródło zewnętrzne.



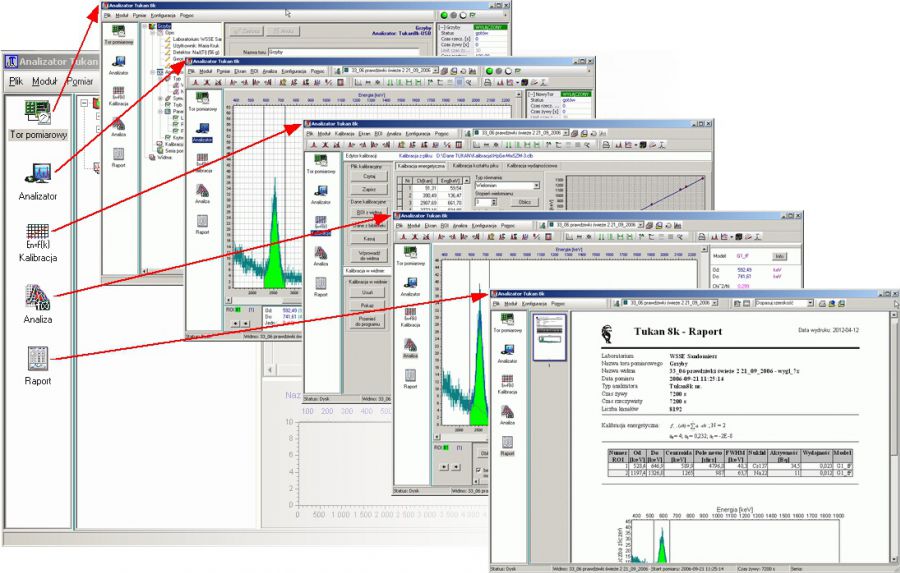

Informacja dostępna w czasie rzeczywistym



• całkowity czas rzeczywisty
• całkowity czas żywy
• zliczenia w rejonie zainteresowania (niezależnie od nałożonych kryteriów stopu)
• czas żywy na sekundę (z rozdzielczością 3.906 ms)
• liczba zliczeń na sekundę



Wejścia



• Wejście analogowe dodatnie unipolarne lub bipolarne impulsy typu semigaussowskiego z czasem narastania > 100 ns. Sprzężenie stałoprądowe. Zakres dynamiczny: +10mV ÷ +10 V. Złącze BNC.
• TTL LEMO I/O Cztery konfigurowalne przez użytkownika impulsy we/wy, stosowane dla sterowania trybem MCS i zewnętrznego bramkowania (koincydencja / antykoincydencja).



Tryb pracy MSC

• Max. częstotliwość zliczania: - 12,5 MHz
• Dwell Time - do 2²⁴ kroków po 2.0 µs)
• Przemiatanie - do 8192 kanałów
• Tryb akwizycji - sumowanie lub zastępowanie
• Wyzwalanie automatyczne lub zewnętrzne
• Możliwość wykorzystania toru analogowego MCA do zliczeń czasowych





Tryb pracy SCA





Tryb pracy SCA jest sterowany analizatorem jednokanałowym. Ważne zdarzenie zostaje zatwierdzone i rozpoczyna się jego przetwarzanie gdy impuls analogowy:

• Jest powyżej ustawionego Progu Dolnego,
• Jest poniżej ustawionego Progu Górnego,
• Spełnia wybrane warunki bramkowania i gdy zostaje wykryty pik.

W przeciwnym razie zdarzenie jest odrzucone.





Parametry Techniczne

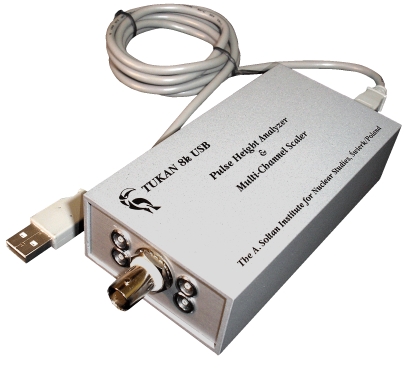

Urządzenie umieszczone w ekranowanej wydzielonej obudowie (60 x 110 x 30 mm) i zasilane albo bezposrednio z portu USB, albo ze źródła zewnętrznego (źródło zasilania prądu stałego). Pobór mocy: 140mA.
